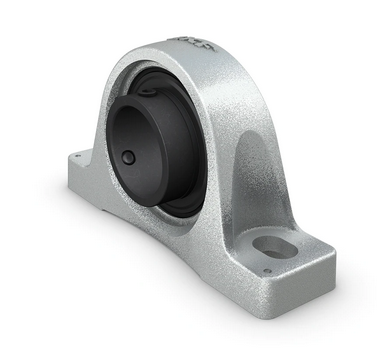

帶加長內圈和緊定螺釘鎖緊的高溫立式ISO 標準鑄鐵軸承座球軸承單元

立式（軸臺式）球軸承單元包括一個安裝在鑄鐵軸承座內的嵌入式軸承，軸承座可通過螺栓安裝在支撐面上。 這種單元適用于旋轉方向固定或交替的高溫應用。 內圈兩側加長，通過擰緊內圈上的緊定螺釘鎖定在軸上，便于安裝。

• 堅固

• 適合高溫應用

• 適合恒定和交替旋轉

• 安裝方便

• 軸承已預填潤滑脂并配備密封

• 可在軸上快速鎖定

尺寸

d	50 mm	軸徑
d1	≈62.51 mm	內圈擋邊直徑
A	54 mm	底座寬度
A1	34 mm	最高寬度
B	51.6 mm	內圈寬度
B4	9 mm	鎖定扣側面到螺紋中心距離
H	57.2 mm	球形外表面的中心高度
H1	22 mm	階梯高度
H2	114 mm	總高度
J	157 mm	連接螺栓之間的距離
J	min.149 mm	連接螺栓之間的最小距離
J	max.165 mm	連接螺栓之間的最大距離
L	203 mm	總寬度
N	18 mm	連接螺栓孔的寬度
N1	26 mm	連接螺栓孔的長度
s1	32.6 mm	鎖定扣側面到滾道中心的距離

數據計算

基本額定動荷	C	35.1 kN
基本額定靜負荷	C0	23.2 kN
極限轉速		120 r/min
工作溫度	T	max.350 °C

安裝信息

緊定螺釘	G2	M10x1
緊定螺釘?shù)牧前馐殖叽?/span>		5 mm
推薦的緊定螺釘擰緊力矩		16.5 N·m
連接螺栓，推薦公制	G	16 mm
連接螺栓，推薦英制	G	0.625 in
軸承材料		高溫鋼
涂層		涂磷酸錳
重量		2.65 kg

高溫帶座外球面軸承選魯岳不銹鋼軸承（無錫）有限公司，高溫帶座外球面軸承廠家主要生產SIAIF耐高溫軸承、不銹鋼軸承、高溫帶座外球面軸承,高溫帶座外球面軸承 ?SY50TF/VA208產品相關信息：型號：SY50TF/VA208，   品牌：SIAIF軸承 ,  類型：高溫帶座外球面軸承 ，  內徑：50mm ,  外徑：203mm ,  厚度：114mm ,  想要更多的了解無錫高溫帶座外球面軸承 ?SY50TF/VA208的相關產品信息，可以撥打服務熱線 ，我們會為您詳細介紹產品的相關服務。

魯岳不銹鋼軸承（無錫）有限公司生產的SIAIF高溫帶座外球面軸承 ?SY50TF/VA208 使用范圍很廣，主要應用于鋼廠冶金、玻璃、高爐、噴漆設備、礦山機械、輸送機、傳輸裝置、鍋爐風機、真空設備、窯爐窯車、機床設備、工程機械、、輸送設備、顆粒機、振動篩、汽車、石油、電力、電機、風電設備等高溫作業機械。本公司生產的高溫帶座外球面軸承 ?SY50TF/VA208>產品價格合理，保證質量，滿足客戶的產品工藝需求。
